Tässä käsitesanakirjassa kuvataan termit ja lyhenteet jotka
liittyvät
MCS:ään ja yleisesti tähän projektiin (muutamia
tietoliikennetekniikassa esiintyviä käsitteitä).
Käsitesanakirjan luominen on aloitettu esitutkimusvaiheessa ja
termistöä sekä lyhenteitä täydennetään
systeemisuunnittelun edetessä.
Jokaisesta termistä ja lyhenteestä on ensin mainittu muoto (lyhenne,
suomenkielinen käännös tai suora englanninkielinen termi), jota
käytetään muualla järjestelmän dokumentaatiossa, ja
sen jälkeen suluissa täydellinen englanninkielinen vastine.
Tämän jälkeen on lyhyt kuvaus termistä.
Hakemisto
MCS:ään liittyvät termit ja lyhenteet
Yleisiä
attach liittyä
convene (channel) luoda (kanava)
detach purkaa liityntä
disband (channel) purkaa (kanava)
flow control vuonohjaus
join (channel) liittyä (kanavaan)
leave (channel) jättää (kanava)
peer vertais-
Additional Transport Connection
Application
Confirm
Connect MCSPDU
Control MCSPDU
Data MCSPDU
Domain MCSPDU
Domain merge
Domain merger
Enforced Throughput
Height of an MCS Provider
Indication
Initial Transport Connection
Invalid MCSPDU
MCS
Assigned Channel
MCS
Attachment
MCS Channel ID
MCS
Channel Management Primitives
MCS
Channel
MCS
Connection
MCS
Control-SAP
MCS
Data Transfer Primitives
MCS Data Transfer Priority
MCS
Domain Management Primitives
MCS Domain Parameters
MCS
Domain Selector
MCS
Domain
MCS Interface Data Unit
MCS Interface Management Primitives
MCS
Node Controller
MCS
Private Channel Manager
MCS
Private Channel
MCS Protocol Data Unit
MCS Protocol
MCS Provider Information Base
MCS
Provider
MCS
Service Access Point
MCS Service Data Unit
MCS
Single-Member Channel
MCS
Static Channel
MCS
Token Management Primitives
MCS
User ID
MCS
User-SAP
MCS
User
Multipoint
Communication Service
Protocol error
Request
Response
Subtree of an MCS Provider
Throughput Enforcement
Token grabbed
Token inhibited
Token not in use
Token
Top
MCS Provider
Transport Connection
Transport
Entity
User
Application
Valid MCSPDU
Hakemiston
alkuun
MCS:ään liittyvät termit ja lyhenteet
-
MCS (
Multipoint Communication Service)
- Usean käyttäjän
yhteyspalvelu, jonka määrittelevät ITU-T.122 (MCS-palvelu) ja
T.125 (
MCS-protokolla).
-
Provider (
MCS Provider)
- MCS-palvelun sovelluksille tarjoava MCS systeemin
entiteetti, joka tuottaa palvelun käyttämällä
kuljetusentiteetin (
transport entity) tarjoamia palveluja. Providerin tarjoamat ja sen
käyttämät palvelut mallinnetaan primitiivien avulla. Provider
kommunikoi vertais-providerien kanssa (peer MCS providers) toteuttaakseen
multipoint-yhteydet.
-
Top provider (
Top MCS Provider)
- Jokaisessa
domainissa
yhdestä yksittäisestä
providerista
tulee top provider, joka eksklusiivisesti hallitsee kaikki domainin
kanavat,
user id:t ja
tokenit.
Top provider on puun juuressa sijaitseva provider domain-kohtaisesti.
Erityisesti Top providerilla ei ole ylöspäin suunnattuja
MCS-Yhteyksiä (
MCS Connection).
-
Domain (
MCS Domain)
-
Providerien
välisten MCS-Yhteyksien (
MCS Connection) muodostama puurakenne tai yksinkertaisimmassa tapauksessa
osa yksittäistä provideria. Domain asettaa rajat datan siirrolle
domainiin liittyneiden (
MCS Attachment) käyttäjien (
MCS User) joukossa.
-
Domain Selector (
MCS Domain Selector)
- Tunniste, joka erottaa
domainit
toisistaan saman
providerin
sisällä. MCS luo paikallisia domaineja, joilla on paikallisesti
tunnistettu domain selector.
Käyttäjä voi viitata domainiin paikallisen domain selectorin
kautta. Kaikkien paikallisten domain selectorien ei tarvitse olla tietyn
domainin sisällä identtisiä. Domain selector on vain paikallinen
viittaus.
- Domain parametrit (
MCS Domain Parameters)
- Määrittelevät seuraavat asiat
domainista:
-
MCS-Yhteys (
MCS Connection)
- Tietty joukko kahden
providerin
välillä olevia kuljetusyhteyksiä, joita hallitaan yhtenä
yksikkönä. MCS-Yhteys on siis fyysinen yhteys kahden providerin
välillä. MCS-Yhteydet ovat hierarkisesti suunnattuja, ja aina toinen
pää on hierarkiassa toista ylempänä eli muodostavat
puurakenteen.
-
MCS-Liityntä (
MCS Attachment)
- MCS-Liityntä sitoo paikallisesti tunnistetun
domain
selectorin käyttäjään. Toisin sanoen
käyttäjä voi liittyä eli muodostaa liitynnän
domainiin,
johon
provider kuuluu.
-
Käyttäjä (
MCS User)
- Sovellusentiteetti, joka käyttää MCS:n
palveluja.
-
User ID (
MCS User ID)
- Lyhyt tunniste, joka on uniikki
domainin
sisällä ja erottaa MCS-Liitynnät (
MCS Attachment).
Käyttäjällä,
jolla on useampia MCS-Liityntöjä samaan domainiin, saman tai eri
MCSAPin
kautta, on yhtä monta User Id:tä.
-
MCSAP (
MCS Service Access Point)
- MCSAP:n kautta
käyttäjä kutsuu MCS:n tarjoamia palveluja.
-
Control-SAP (
MCS Control-SAP)
- Jokaista
provideria
kohti on vain yksi Control-SAP.
Control-SAPin kautta kutsutaan seuraavia primitiivejä:
- Domain Management Primitiivit
-
User-SAP (
MCS User-SAP)
- Jokaista provideria kohti voi olla useampi User-SAP.
User-SAPin kautta kutsutaan seuraavia primitiivejä:
- Channel Management Primitiivit
- Token Management Primitiivit
- Data Transfer Primitiivit
-
Sovellus (
Application)
- Sovellus on yleistermi, joka kuvaa MCS:n palveluja
käyttävää oliota. Sovellus voi olla
hallintasovellus,
tavallinen sovellus tai toimia molempina. Sovellus voi esittää
MCS:lle useampaa
käyttäjää.
-
Hallintasovellus (
MCS Node Controller)
- Sovellus, joka alustaa
Control-SAPin.
Hallintasovelluksen päärooli ja -vastuu on hallita yhteydenmuodostus-
ja -purkupyyntöjä sekä luoda ja tuhota paikallisia domaineja.
Hallintasovelluksen tulee olla olemassa, jotta kyseinen
provider on käytettävissä.
-
Tavallinen sovellus (
User Application)
- Sovellus, joka käyttää MCS:ää
User-SAPin
kautta.
-
Kanava (
MCS Channel)
- Kanava on
domainin
laajuinen osoite. Kanaviin viitataan datan jakelulistoilla. Kaikki
käyttäjät,
jotka ovat saman kanavan jäseniä saavat siihen kanavaan
lähetetyn datan.
-
Channel ID (
MCS Channel ID)
- Kanavan tunniste, joka annetaan kanavalle, jos kanava on
olemassa. Kanavan olemassaolo riippuu kanavan tyypistä.
- User ID -kanava (
MCS Single-Member Channel)
- Yhden käyttäjän kanava.
Luodaan dynaamisesti.
- Staattinen kanava (
MCS Static Channel)
- Aina olemassa oleva kanava.
- Osoitettu kanava (
MCS Assigned Channel)
- Vapaa, dynaamisesti luotava kanava.
- Yksityinen kanava (
MCS Private Channel)
- Vaatii
käyttäjältä
valtuuden kanavan käyttöön. Luodaan dynaamisesti.
- Yksityisen kanavan manageri (
MCS Private Channel Manager)
- Käyttäjä, joka luo
yksityisen kanavan ja säätelee muiden käyttäjien valtuuksia
kanavalle. Jos manageri purkaa MCS-liitynnän (
MCS Connection), yksityinen kanava puretaan.
-
Token
- MCS tarjoaa resurssien ja proseduurien hallintaa varten
käsitteen token.
- Token ei käytössä (
Token not in use)
- Kaikki tokenit ovat aluksi tässä tilassa.
Mikä tahansa
MCS-Liityntä voi pyytää tokenia käyttöön, kun
se on tässä tilassa.
- Token pidettynä (
Token inhibited)
- Kun token on tässä tilassa,
sovellus omistaa tokenin ei-eksklusiivisesti.
- Token siepattuna (
Token grabbed)
- Kun token on tässä tilassa,
sovellus omistaa tokenin eksklusiivisesti.
- Domain Management Primitiivit (
MCS Domain Management Primitives)
-
Domainin
hallintaan liittyvät primitiivit.
- Channel Management Primitiivit (
MCS Channel Management Primitives)
- Kanavien (
MCS Channel) hallintaan liittyvät primitiivit.
- Token Management Primitiivit (
MCS Token Management Primitives)
-
Tokenien
hallintaan liittyvät primitiivit.
- Data Transfer Primitiivit (
MCS Data Transfer Primitives)
- Datansiirtoon liittyvät primitiivit.
- Interface Management Primitiivit (
MCS Interface Management Primitives)
- Interface managementiin
liittyvät primitiivit.
-

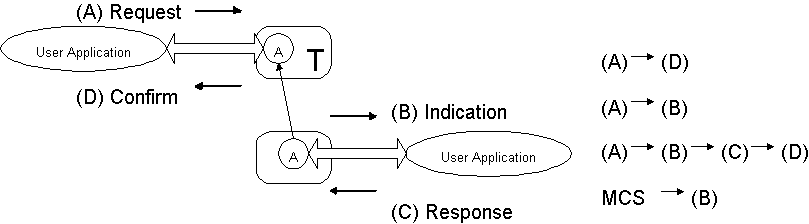

Request
- Pyyntö, jonka sovellus tekee MCS:lle.
-
Indication
- Merkki sovellukselle MCS:ltä, että jotain on
tapahtunut: joko toisen sovelluksen tai MCS:n toimesta.
-
Response
- Sovelluksen vastine MCS:n antamaan merkkiin.
-
Confirm
- MCS:n varmistus sovelluksen tekemään
pyyntöön.

-
MCS-Protokolla (
MCS Protocol)
- MCS-Protokollan määrittelee ITU-T.125.
-
MCSSDU (
MCS Service Data Unit)
-
Käyttäjän
data, jonka identiteetti säilytetään tiedonsiirron aikana
lähettäjältä vastaanottajalle.
-
MCSIDU (
MCS Interface Data Unit)
-
Käyttäjän
ja
providerin
välillä
MCSAP:in kautta siirretty informaatioyksikkö yksittäisen
interaktion aikana. Jokainen MCSIDU sisältää interfacen
kontrolli-informaatiota ja saattaa sisältää myös
MCSSDU:n kokonaan tai osittain.
-

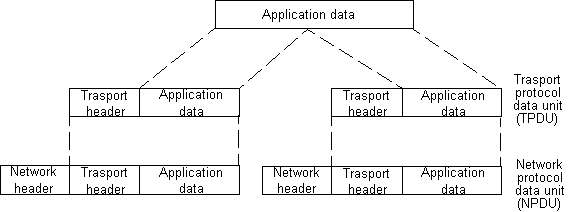

MCSPDU (
MCS Protocol Data Unit)
- MCS-protokollan mukainen kommunikointi MCS:ien
välillä tapahtuu siirtämällä MCSPDU:ita vertais-
providerien
välillä. MCSPDU sisältää kontrollitietoa, jota
providerit siirtävät toisilleen koordinoidakseen yhteistä
toimintaansa, ja mahdollista
käyttäjän
dataa, jota providerit siirtävät palvellakseen
käyttäjiä.
Katso myös
Data Units
-
Tiedonsiirtoprioriteetti (
MCS Data Transfer Priority)
- Siirrettävällä datalla on
jokin seuraavista prioriteeteista: TOP, HIGH, MEDIUM, LOW.
- Providerin informaatiokanta (
MCS Provider Information Base)
-
Provider ylläpitää loogisesti erillisiä
informaatiokantoja, yhden jokaista
domainia
kohden. Informaatiokannassa on kanavien ja tokenien tilat.
User ID:t ovat
Channel ID:eiden osajoukko.
- Validi MCSPDU (
Valid MCSPDU)
-
MCSPDU, jonka rakenne ja koodaus vastaa prokollaspesifikaatiota (ITU-T.125).
- Invalidi MCSPDU (
Invalid MCSPDU)
-
MCSPDU, joka ei ole
validi MCSPDU.
- Protokollavirhe (
Protocol error)
- MCSPDU:ta käytetään tavalla, joka on
epäkonsistentti protokollaspesifikaation proseduurin kanssa (ITU-T.125).
- Connect MCSPDU (
Connect MCSPDU)
- Jokin seuraavista: Connect-Initial, Connect-Response,
Connect-Additional, Connect-Result.
- Domain MCSPDU (
Domain MCSPDU)
-
MCSPDU, joka ei ole
Connect MCSPDU.
- Data MCSPDU (
Data MCSPDU)
- Jokin seuraavista: SDrq, SDin, USrq, USin.
- Control MCSPDU (
Control MCSPDU)
-
Domain MCSPDU, joka ei ole
Data MCSPDU.

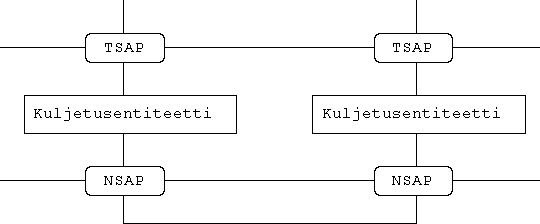

- TC (
Transport Connection)
- Tiedonsiirtoyhteys = kuljetusyhteys.
- Initial TC (
Initial Transport Connection)
- MCS-Yhteyden (
MCS Connection) ensimmäinen tiedonsiirtoyhteys, jota
käytetään korkeimman tiedonsiirtoprioriteetin
MCSPDU:eiden siirtämiseen. Kaikki Control MCSPDU:t
siirretään tällä TC:llä.
- Additional TC (
Additional Transport Connection)
- MCS-Yhteyden (
MCS Connection) seuraavat tiedonsiirtoyhteydet, joita
käytetään alempien tiedonsiirtoprioriteettien
MCSPDU:eiden siirtämiseen.
- Providerin alipuu (
Subtree of an MCS Provider)
- Domainin kontekstissa tämä koostuu
providerista itsestään ja sen MCS-Liitynnöistä (
MCS Attachment) plus kaikista puussa alempana olevista providereista ja
niiden MCS-Liitynnöistä.
- Providerin korkeus (
Height of an MCS Provider)
- Domainin kontekstissa tämä on
maksimi kaikkien puussa alempana olevien providerien korkeuksista plus yksi.
Providerin, jolla ei ole alempia providereita (eli puun lehti), korkeus on yksi.
-
Tiedonsiirron vähimmäisläpäisy (
Enforced Throughput)
- Vaikkakin globaali vuonohjaus rajoittaa
tiedonsiirron nopeuden domainissa hitaimman vastaanottajan mukaan,
vastaanottajien ei sallita toimia satunnaisen hitaasti. Muutoin yksi
konferenssin jäsen saattaa turhauttaa kaikki muut. Siksi
määritellään tiedonsiirron
vähimmäisläpäisy, joka on minimi vastaanottonopeus
jokaisessa MCS-Liitynnässä ja jokaisen alaspäin oleva
MCS-Yhteyden yli. Häiriköiden
MCS-Liityntä tai
MCS-Yhteys puretaan.
- Tiedonsiirron vähimmäisläpäisyn tarkkailu (
Throughput Enforcement)
- Katso
Tiedonsiirron vähimmäisläpäisy
- Domain merge (
Domain merge)
- Kun kahden domainin välille luodaan MCS-Yhteys,
domainit yhdistyvät, jolloin tapahtuu Domain merge.
- Domain merger (
Domain merger)
- Proseduuri, joka suorittaa
Domain
mergen.
Hakemistoon
Yleisiä
- Kuljetuspalveluprimitiivit (Transport service
primitives)
- Kuljetuspalvelun käyttäjän (
TS-user) ja kuljetusentiteetin (
Transport Entity) välinen vuoropuhelu samassa
järjestelmässä käydään
kuljetuspalveluprimitiivien välityksellä.
-
Kuljetusentiteetti (
Transport Entity)
- Abstrakti esitysmuoto kuljetuspalvelun tarjoavasta
oliosta kokonaisuutena.
-
TS-user (Transport Service user)
- Abstrakti esitysmuoto kuljetuspalvelua
käyttävistä entiteeteistä yhdessä
yksittäisessä järjestelmässä.
-
TSAP (Trasport Service Access Point)
- Katso alla oleva kuva.
Jokaisella verkon tietokoneella tulee olla uniikki verkko-osoite, jotta
verkko pystyy toimittamaan datan oikealle koneelle. Jokaisella sovelluksella
tietokoneessa tulee olla uniikki osoite ko. koneessa, jotta kuljetuskerros
pystyy toimittamaan datan oikealle sovellukselle. Nämä
jälkimmäiset osoitteet ovat TSAP:eja eli jokainen sovellus
käyttää yksilönä kuljetuskerroksen palveluja.
Kuljetusentiteetti kommunikoi kuljetuspalvelun käyttäjän (
TS-user) kanssa yhden tai useamman TSAPin kautta
kuljetuspalveluprimitiivien välityksellä. Palveluprimitiivit
aiheuttavat
TPDU:ien siirtämisen kuljetusyhteyden tarjoavien vertaisten
kuljetusentiteettien välillä (peer
transport entity) tai aiheutuvat niiden siirtämisestä.
Nämä siirrot hoidetaan käyttäen verkkokerroksen palveluja
yhden tai useamman NSAPin kautta.
-
NSAP (Network Service Access Point)
- Katso
TSAP.
-
NS-provider (Network Service provider)
- Abstrakti kone, joka mallintaa
verkkopalvelun tarjoavat entiteetit niin kuin
kuljetusentiteetti palvelun näkee.
- QOS (Quality of Service)
- Kuljetusentiteetin täytyy sallia
kuljetuspalvelun käyttäjän (
TS-user) määritellä käytettävän
kuljetuspalvelun laatu. Kuljetusentiteetti yrittää optimoida alla
olevan verkon käytön parhaan kykynsä mukaan tarjotakseen
yhteisesti vaaditut palvelut.
- DU:t (
Data Units)
- Kerroksittaisissa protokollissa dataa ja kontrollitietoa
siirretään kerrosten välillä tietynlaisina palasina.
Näitä palasia kutsutaan yleisnimellä "protocol data unit". Katso
alla oleva kuva.
-
TPDU (Transport Protocol Data Unit)
- Kuljetuskerros käsittelee
siirrettävää dataa TPDU:eina. TPDU saadaan pilkkomalla
sovellusdata sopivan kokoisiksi paloiksi ja liiittämällä kunkin
palan eteen kuljetuskerroksen kontrollitiedot.
-
TSDU (Transport Service Data Unit)
- Kuljetuskerroksen tarjoama palvelu
ottaa vastaan sovellusdataa tämän DU:n määrittelemissä
mitoissa.
Kuljetuskerros voi tarvittaessa jakaa yhden TSDU:n useammaksi
TPDU:ksi.
