Sisällysluettelo

1. Johdanto

Internet-televisio syntyi Ohjelmatyökurssin tuloksena TKK:lla lukuvuotena 96-97. ITV on lyhyesti IP-multicast -vastaanotin, mikä tarkoittaa että, käyttäjä voi katsella ja kuunnella sillä reaaliaikaista audio ja video -materiaalia Internetissä. Katso Sanastosta tuettuja audio- ja videoformaatteja.

Tämä dokumentti on tarkoitettu satunnaisille ja tavallisille tietokonekäyttäjille, joiden profiili on kuvattu ITV:n vaatimusmäärittelyssä. Käytännössä Internet-televisio on suunniteltu niin helppokäyttöiseksi, että näiden ohjeiden opetteleminen ei ole innokkaalle harrastajalle välttämätöntä. Käyttöohje on kirjoitettu Internet-television versiolle 1.0. Tämä versio toimii ainoastaan Unix-käyttöjärjestelmällä. Mukana asennuspaketissa tulee myös asennusohjelma, jolla UNIXia vähän tuntevakin käyttäjä uskaltaa aloittaa. Näiden ohjeiden selaileminen onnistuu parhaiten Netscape Navigator tai MS Internet Explorer WWW-selaimella. Projektiryhmämme ottaa vastaan palautetta ohjelmistosta ja näistä ohjeista osoitteessa ohtace@tcm.hut.fi.

2. Järjestelmän käyttöönotto

Levityspaketti on yksittäinen tiedosto, joka käsittää asennusohjelman ja kompressoidut binääriohjelmat. Asennusohjelma käynnistyy komennolla sh itv10-<konealusta>.shar, missä <konealusta> on joko IRIX tai SUN. Asennusohjelma opastaa käyttäjää asennuksessa, purkaa itv-ohjelman ja muut tiedostot ./itv -alihakemistoon oletushakemiston alle. Ohjelmiston ensimmäinen versio toimii Sun Solaris 2.5 ja SGI IRIX 5.3 UNIX-käyttöjärjestelmissä, myöhemmin muita versiota ilmestynee Linux ja Windows -ympäristöön. Koska on kyse IP-multicast -ohjelmien vastaanottoon kykenevästä sovelluksesta, itse IP-multicast-reitityksen ja TCP/IP- ja Internet-verkkoyhteyksien olemassaolo on välttämätöntä ennen ohjelman käyttöönottoa. Voit tarkistaa IP-multicast reitityksen olemassaolon komennolla: netstat -rn | grep 224.0.0.0. Mikäli tämä palautti IP-numeroa vastaavan tekstirivin, asia on kunnossa. Muutoin asia on syytä tarkistaa järjestelmän ylläpidolta. Multicast-reitityksen ja Internet-yhteyksien asentaminen ei kuulu tämä oppaan puitteisiin. Katso lisätietoja kirjallisuusviitteistä.

3. Toiminnot

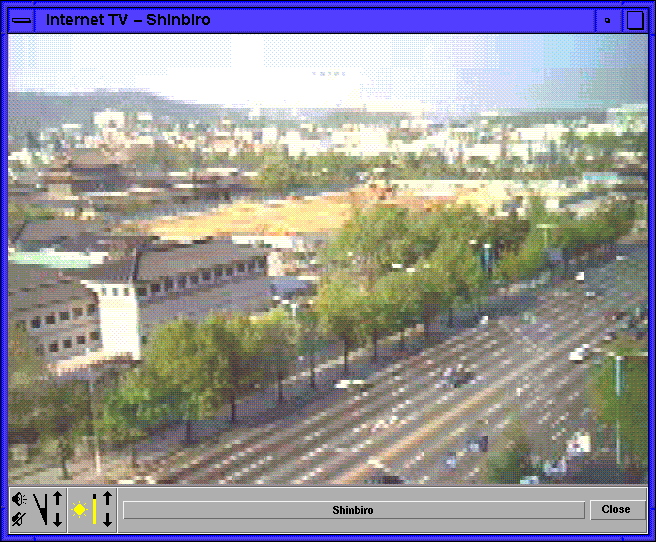

Internet-televisio avaa ensimmäisenä ohjelmakanavaruudun, josta valitaan katseltava kanava. Kanavan nimeä napsauttamalla aukeaa varsinainen pääruutu. Pääruudulla on tila video-kuvalla, äänen- ja kuvankirkkaudensäätimet sekä ohjelma-valikko alareunassa kuten oheisessa kuvassa. Internet-television toiminnot ovat

3.1 Ohjelmakanavan valinta ja vaihto

Ohjelmakanava valitaan pääruudulta napsauttamalla hiirellä "Select Channel"-alasvetovalikkoa, josta paljastuu lista kanavavaihtoehdoista. Valitse hiirellä haluamasi kanava listalta. Ohjelman käynnistys saattaa kestää hieman. Pääruudun alasvetovalikko sisältää vain viimeksi katsellut kanavaruudulta valitut kanavat, joista on tullut lähetystä. Kanavaruudulla on siis laajempi valikoima sen hetkisistä lähetyksistä. Katso kohta 3.4

3.2 Kuvankirkkauden säätö

Kuvankirkkauden säätäminen onnistuu kanavalistan vasemmalta puolelta, jossa on keltainen lampun kuva ja kaksi nuolipainiketta. "ylös"-painiketta napsauttamalla saadaan kuvaan kirkkautta lisää ja "alas"-painiketta napsauttamalla kirkkautta voidaan vähentää.

3.3 Äänenvoimakkuuden säätö

Äänenvoimakkuuden säätäminen onnistuu kuvan vasemman alareunan säätimellä. Siinä äänenvoimakkuutta esittää pylväsnäyttö ja sitä säädellään nuolipainikkeilla. Pylväsnäytössä pylvään taso kertoo äänen suhteellisen voimakkuuden. Kun pylväs on täysin musta, äänenvoimakkuus on maksimissaan. Kun sen on täysin harmaa, äänenvoimakkuus on minimissään. nuolipainikkeet käyttäytyvät kuten kuvankirkkaudensäädössä. Pylväsnäytön vasemmalla puolella on lisäksi kaksi muuta painiketta: Äänen mykistys ja mykistyksen vapautus. Painike, jossa kaiuttimen yli kulkee punainen viiva aktivoi mykistyksen. Mykistys on aktiivisena, kun pylväsnäytön yli kulkee myös punainen viiva.

3.4 Ohjelmakanavien haku

Kanavia on helppo selata ja etsiä tässä kanavaruudussa. Kanavanimiä on mahdollista selata ruudun yläosassa sijaitsevalta kanavalistalta. Kanavalista vierittyy ylös ja alas oikealla sijaitsevan vierityspalkin ja -painikkeiden avulla. Napsauta vierityspalkkia hiirellä ja vedä palkkia haluaamaasi suuntaan. Vastaavasti palkin ylä- ja alapuolilla sijaitsevien kolmionmuotoisten painikkeiden napsauttaminen vierittää näyttöä vähän kerrallaan nuolen osoittamaan suuntaan. Kanavalistan alapuolelta löytyvät lähetyksen lisätiedot, lähetyksen loppumisaika sekä WWW-lisätietojen hakupainike, "WWW details". Painikkeen klikkaus käynnistää Netscape Navigator ohjelman, joka lataa lähetystiedoissa mainostetun WWW-sivun. Ikkunan vasemmassa alareunassa sijaitsevasta "Help" -painikkeesta saa näkyville lyhyet ohjeet ITV:n käytöstä. Internet-televisio suljetaan "Quit"-painiketta napsauttamalla.

3.5 Näppäinkomennot

3.5.1 Kanavavalikon näppäinkomennot

3.5.2 TV-ikkunan näppäinkomennot

4. Ongelmatilanteet

Ongelma: Internet-TV -ruudussa ei ole lainkaan kuvankirkkaudensäädintä
Ratkaisu: Kyseessä on säätimen ohjelmallinen poistaminen Sun Solaris -ympäristössä, joka käyttää 24-bittistä näyttötarkkuutta. Säädin toimii ainoastaan 32-bitin "True color" -näyttötarkkuudella.

Ongelma: Kanavalistalla ei ole kanavatietoja.
Ratkaisu: Joko on käynyt niin onnettomasti, että kyseisellä hetkellä ohjelmatarjonta on näin heikko, tai todennäköisemmin multicast-reititys ei toimi kunnolla. Ota yhteys ylläpitoon.

Ongelma: Valitulta kanavalta ei tule lähetystä.
Ratkaisu: Katso kanavan ohjelmatiedoista, milloin lähetyksen pitäisi alkaa.
Usein kanava varataan lähetystä varten hyvissä ajoin ennen lähetystä. Yritä myöhemmin uudestaan.

Ongelma: Videokuva töksähtelee ja ääni pätkii.
Ratkaisu: Työasema on liian kuormitettu tai tietoverkossa on liian pitkiä viiveitä. Yritä myöhemmin uudestaan. Esim. Silicon Graphicsin Indy -työaseman tehot on havaittu juuri riittävän kuormittamattomana videokuvan jouhevaan katseluun.

Ongelma: Videokuva ja ääni tulevat eri tahtiin.
Ratkaisu: Todennäköisesti työasema, jolta käynnistit ITV:n on liian kuormitettu. Koneen tehot eivät riitä audion ja videon synkronointiin. Vaihda konetta.

Ongelma: Kanavanvaihto kaataa ohjelman.
Ratkaisu: Ilmoita havainnosta tekijöille ohtace@tcm.hut.fi. Näin ei saisi käydä.

Kirjoitushetkellä ohjelmaa edelleen testataan runsaasti. Mikäli havaitset virheitä, joista ei tässä ole kerrottu lähetä postia projektiryhmällemme osoitteeseen ohtace@tcm.hut.fi

5. Kirjallisuusviitteet

6. Sanasto

Itv	Internet-televisio
Multicast-reititys	Yhdeltä monelle -lähetys. Multicastin vastakohtia ovat unicast ja broadcast. Multicastissa halukkaat vastaanottajat ilmoittautuvat katsojiksi.
PCM, GSM	ITV:n tukemia audioformaatteja
H.261, nv, JPEG-M	ITV:n tukemia videoformaatteja
MPEG1-3	Tulevaisuuden audio- ja videoformaatti. Ei ole toteutettu nykyiseen ITV:n versioon.
